«Дренажные трубы являются краеугольным камнем управления водными ресурсами. Они отвечают за сбор, транспортировку и доставку дождевой воды, поверхностных вод, грунтовых вод и даже контролируемых промышленных сточных вод безопасно и эффективно к соответствующим точкам сброса (ручья, озера, канализация, зоны инфильтрации и т. д.), не вызывая нежелательных скоплений, наводнений, оползней или структурных повреждений.

Дренажные трубы являются краеугольным камнем управления водными ресурсами. Дождевая вода, поверхностные воды, грунтовые воды и даже контролируемые промышленные сточные воды; Они несут ответственность за сбор, транспортировку и доставку к соответствующим точкам сброса (ручьи, озера, канализация, зоны инфильтрации и т. д.) безопасным и эффективным способом, не вызывая нежелательных скоплений, наводнений, оползней или структурных повреждений. Области его использования чрезвычайно широки:

- Сельское хозяйство: Полевой дренаж, теплицы, сады.

- Урбанизация и транспорт: Придорожный дренаж, поддренажные системы автомагистралей, перекрестки, взлетно-посадочные полосы.

- Строительство: Фундамент здания и дренаж окружающей среды (периферийный дренаж), водосточные трубы для дождевой воды на крыше, дренаж террас и балконов, автостоянки.

- Спортивные площадки: Футбольные поля, теннисные корты, поля для гольфа, легкоатлетические дорожки.

- Отрасль: Заводские площадки, складские помещения, очистные сооружения.

- Ландшафтный дизайн: Парки, сады, зеленые крыши.

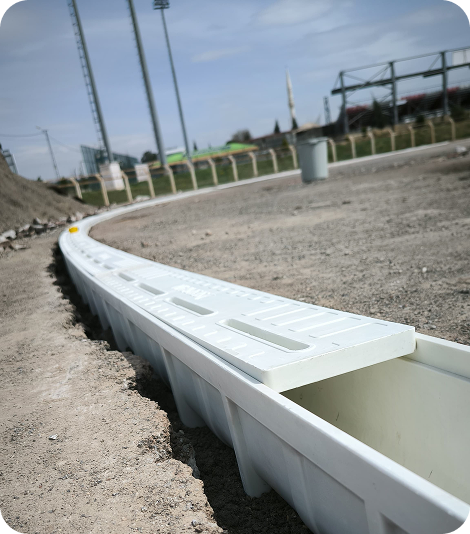

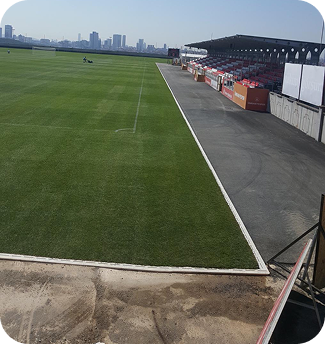

Примеры применения, спортивный комплекс Кахраманмараш (объекты Саим Чотур)

Эффективная дренажная система не только предотвращает дискомфорт, но и:

1. Продлевает срок службы здания: Повышает долговечность зданий за счет снижения гидростатического давления и влажности в фундаментах.

2. Поддерживает плодородие почвы: Он предотвращает излишнюю воду, вызывающую гниение корней растений и повышение засоленности почвы на сельскохозяйственных угодьях.

3. Контролирует эрозию: Это снижает неконтролируемую мощность и скорость поверхностного потока.

4. Защищает окружающую среду и здоровье населения: Это помогает предотвратить застой воды (рассадник комаров) и протечек.

Критические характеристики, ожидаемые от дренажной трубы:

- Превосходная механическая прочность:

- Сопротивление давлению: Структурная целостность, позволяющая выдерживать нагрузку на почву, движение транспортных средств (особенно на грунтовых дорогах) или давление, возникающее из-за глубокого дорожного покрытия.

- Ударная вязкость: Устойчивость к воздействиям, которые могут возникнуть при транспортировке, укладке и земляных работах.

- Баланс гибкости/жесткости: Способность адаптироваться к движениям грунта (осадка, морозное пучение) (гибкость) или не деформироваться под нагрузкой (жесткость) – выбор важен в зависимости от области применения.

- Высокая химическая и экологическая стойкость:

- Коррозионная стойкость: Устойчивость к солям, кислотам, щелочам, органическим веществам и микроорганизмам, содержащимся в почве.

- Устойчивость к ультрафиолетовому излучению: Важно для труб, хранящихся на открытом воздухе или частично подвергающихся воздействию солнечных лучей.

- Устойчивость к перепадам температуры: Отсутствие растрескивания или разрушения во время циклов замораживания-оттаивания.

- Оптимальные гидравлические характеристики:

- Гладкая внутренняя поверхность: Он повышает эффективность, позволяя воде течь с минимальным трением, снижая риск засорения и необходимость технического обслуживания.

- Достаточный диаметр и пропускная способность: Выбор правильного диаметра для обеспечения максимального ожидаемого расхода воды.

- Длительный срок службы и низкие эксплуатационные расходы: Обеспечивает бесперебойную работу на протяжении десятилетий и требует минимального обслуживания.

- Простота сборки и экономичность:

- Легкость: Снижает затраты на транспортировку и прокладку (особенно пластиковых труб).

- Легкая комбинируемость:Надежные и быстрые системы соединения, такие как муфта, разборная муфта, сварка (сварка).

- Длинные стандартные длины:Это означает меньшее количество точек подключения, снижение риска потенциальных утечек и засоров, а также ускорение установки.

- Экологичность:Он производится из перерабатываемых материалов и не выделяет вредных веществ в окружающую среду на протяжении всего своего производства и срока службы.

Типы дренажных труб и технология материалов:

Выбор зависит от бюджета, технических требований (давление, глубина, химическое воздействие) и экологических условий проекта:

1. Канализационные трубы ПВХ (поливинилхлорид):

- Особенности:Легкий вес, превосходная химическая стойкость (кислоты, щелочи, соли), гладкая внутренняя поверхность (высокая эффективность текучести), легкость резки и соединения (сварка растворителем, герметичная муфта), доступны типы УФ-стабилизаторов. Он предлагает экономичные решения.

- Классы давления: устойчивость к нагрузкам на почву и транспортным нагрузкам классифицируется по классам SN (номинальная прочность) (например, SN2, SN4, SN8).

- Области использования: Дренаж фундамента здания (с перфорацией или без него), ландшафтный дренаж, придорожный дренаж легкой и средней нагрузки, водосточные трубы с крыш, сельскохозяйственный дренаж.

2. Дренажные трубы ПП (полипропилен):

- Особенности: более высокая ударопрочность и прочность на разрыв, чем у ПВХ, превосходная химическая стойкость, особенно к кислотам, и лучшая адаптация к движениям грунта, таким как морозное пучение, благодаря своей гибкой структуре. Устойчивость к высоким температурам хорошая. Существуют такие типы, как PP-B (блок-сополимер) и PP-R (статистический сополимер). Обычно он доступен в виде прямой трубы или с геотекстильной оболочкой (фильтром).

- Области использования: варианты с геотекстильной оболочкой часто предпочтительнее при глубоком дренаже, дренаже химических отходов (лабораторий, промышленности), в регионах с высоким риском замерзания, сельскохозяйственном дренаже.

3. ПЭ (полиэтиленовые) дренажные трубы:

- Особенности: Высокая гибкость и ударопрочность, отличная химическая стойкость, сохраняет свои эксплуатационные характеристики даже при очень низких температурах (до -40°С). HDPE (полиэтилен высокой плотности) является наиболее распространенным типом дренажа. Возможность сварки (электросварка, экструзия) является преимуществом герметичных систем. Очень распространены перфорированные и обшитые геотекстилем (фильтрованные) типы.

- Области применения: Все виды поверхностного и глубокого дренажа, особенно с геотекстильной оболочкой, предотвращают потерю почвы и обеспечивают длительную фильтрацию. Идеально подходит для сложных грунтовых условий и задач, требующих высокой гибкости.

4. Бетонные и железобетонные дренажные трубы:

- Особенности: Очень высокая устойчивость к давлению и раздавливанию, полная огнестойкость, длительный срок службы (более 50 лет), высокая доступность материала. Бывают стандартные прямые трубы, муфтовые соединения или типы со специальной арматурой (резиновая прокладка). Несущую способность увеличивают за счет размещения стальной арматуры в железобетонных трубах.

- Недостатки: Очень тяжелый (требуется специальное оборудование для перемещения и укладки), не такая устойчивая к химикатам (кислым водам), как ПВХ/ПП/ПЭ, более шероховатая внутренняя поверхность (относительно более низкая эффективность потока, более склонна к накоплению отложений).

- Области применения: Магистральные городские дренажные линии, подземные дренажи, линии глубокого сброса с высоким давлением на почву и тяжелыми транспортными нагрузками. Полимербетонные (связанные смолой) трубы являются более легкой и химически стойкой альтернативой.

5. Керамические (глиняные) дренажные трубы:

- Свойства: Полностью натуральный материал (глина), очень долговечный (известно, что он служит веками), химически нейтральный (инертный), не влияет на баланс pH.

- Недостатки: хрупкий (не устойчив к ударам), тяжелый, длина ограничена (что означает большее количество соединений), соединения могут быть плохими с точки зрения водонепроницаемости, высокая стоимость по сравнению с современными пластиковыми трубами.

- Области использования: Редко используется при реставрации исторических зданий, органическом сельском хозяйстве или специальных экологических проектах. Его общепромышленное использование минимально.

Критические инженерные соображения для успеха в дренажных системах:

- Проектирование на основе проекта: диаметр трубы, маршрут и уклон должны быть точно рассчитаны с учетом размера площади, подлежащей сбору, ожидаемой интенсивности и продолжительности осадков, проницаемости почвы и топографии.

- Фильтрация и предотвращение засорения:

- Геотекстильная оболочка: вокруг перфорированных труб должна быть обернута геотекстильная ткань с соответствующим весом и фильтрующими свойствами. Это позволяет воде проходить, предотвращая попадание мелких частиц почвы в трубу.

- Засыпка гравием/заполнителем: в траншеях для труб вокруг и на трубе засыпается промытый, чистый гравий или щебень. Этот наполнитель не только обеспечивает фильтрацию, но и защищает трубу от механических воздействий, а также создает дренажный путь.

- Оптимальный уклон: трубы должны прокладываться с уклоном, который позволит воде течь со скоростью самоочищения (обычно ~0,5–2%), несмотря на трение, вызванное силой тяжести. Слишком низкий уклон приводит к засорению, а слишком высокий – к эрозии и проблемам с соединениями труб.

- Расчет глубины и нагрузки: рассчитывается нагрузка грунта (глубина) на трубу и нагрузка от транспорта, если таковая имеется (по формулам в стандартах TS, EN, DIN), а также выбираются соответствующий материал (ПВХ, ПЭ, ПП, бетон) и класс давления (значение SN).

- Соответствие стандартам: Соответствие труб и фитингов соответствующим национальным (TSE) и международным (EN, ISO, ASTM) стандартам имеет жизненно важное значение для производительности и надежности системы.

- Целостность системы: Правильная конструкция и реализация дополнительных элементов, таких как коллекторы для сбора (люки), фильтры, отстойники, конструкции управления и сливные порты.

- Техническое обслуживание и контроль: Чтобы система имела долгий срок службы, при необходимости следует проводить периодические проверки (особенно точек входа и дымоходов) и очистку (проверка камеры видеонаблюдения, очистка водой под давлением - струя).

Управление результатом и проектом:

Дренажные трубы и системы — невидимая, но незаменимая инженерная дисциплина. Неправильный выбор материала, неправильная конструкция или некачественное применение могут привести к очень серьезным и дорогостоящим проблемам (трещинам фундамента, наводнениям, оползням, снижению эффективности, увеличению затрат на техническое обслуживание).

Поэтому независимо от масштаба проекта:

1. Экспертная инженерная поддержка. Необходимо получить поддержку от опытных инженеров-строителей или инженеров-экологов для проведения гидравлических расчетов и проектирования системы.

2. Поставка качественных материалов: Трубы и сопутствующая продукция должны поставляться от надежных и сертифицированных производителей, соответствующих соответствующим стандартам.

3. Опытные специалисты: необходимо нанимать опытные команды, чтобы гарантировать, что процессы укладки, соединения, фильтрации и заполнения выполняются в соответствии со стандартами и проектом.

Дренажные трубы являются стратегическими элементами инфраструктуры, которые сохраняют ценность и срок службы инвестиций и бесшумно работают десятилетиями при правильном выборе и применении. Не следует забывать, что контроль за водой является наиболее эффективным способом защиты окружающей среды и инвестиций.
